Magneesiumoksiid-kaltsiumtellis, tuntud ka kui kõrge kaltsiumisisaldusega magnesiittellis, on omamoodi magneesium-tulekindel materjal, mille peamine kristalliline faas on periklaas ja sekundaarne faas on trikaltsiumsilikaat. See sisaldab 80% ~ 87% MgO, 6% ~ 9% CaO, CaO/SiO2 suhe on vahemikus 2,2 - 3,0. Selle oluliseks struktuuriliseks tunnuseks on periklaasi otsekontakt dikaltsiumsilikaadi ja trikaltsiumsilikaadiga, mistõttu eutektiline lahus -4 Cao-Al2O3-Fe2O3 täidab dikaltsiumsilikaadi ja trikaltsiumsilikaadi vahelise kristallivahe. Selle poorsus on madal ja tulekindlus koormuse all on kõrgem kui 1700 kraadi. Sellel on hea leeliselise räbu vastupidavus, kuid halb termilise šoki vastupidavus. Tulekindla toorainena valmistatud kaltsiummagneesiumliivast, see valmistatakse pärast purustamist, koormamist, segamist ja vormimist põletades 1550–1600 kraadi juures. Seda kasutatakse külgpuhutava konverteri silmakohas, lahtise koldeahju ülemises kohas ja hapnikuga puhutava konverteri juures jne.
Magneesiumoksiidtellise tehnilised andmed
|
Üksus |
Spetsifikatsioon |
|||
|
MG20 |
MG30 |
MG40 |
MG50 |
|
|
CaO % |
Suurem kui 18 või sellega võrdne |
Suurem kui 28 või sellega võrdne |
Suurem kui 38 või sellega võrdne |
Suurem kui 48 või sellega võrdne |
|
MgO+CaO % |
Suurem kui 94 või sellega võrdne |
|||
|
SiO2+Al2O3+Fe2O3 % |
Väiksem või võrdne 2,5 |
|||
|
Näiv poorsus % |
Väiksem või võrdne 15 |
|||
|
Puistetihedus g/cm3 |
Suurem kui 2,95 või sellega võrdne |
Suurem või võrdne 2,9 |
||
|
CCS MPa |
Suurem või võrdne 60 |
|||
|
0,2 MPa RUL, kraad |
Suurem kui 1700 või sellega võrdne |
|||
magneesiumoksiid-kaltsiumtelliste omadused
- Suurepärane vastupidavus kõrgele temperatuurile
- Hea räbukindlus
- Hea soojuslöögikindlus
- Stabiilsus kõrgel temperatuuril ja vaakumis
- Sulaterase puhastamine

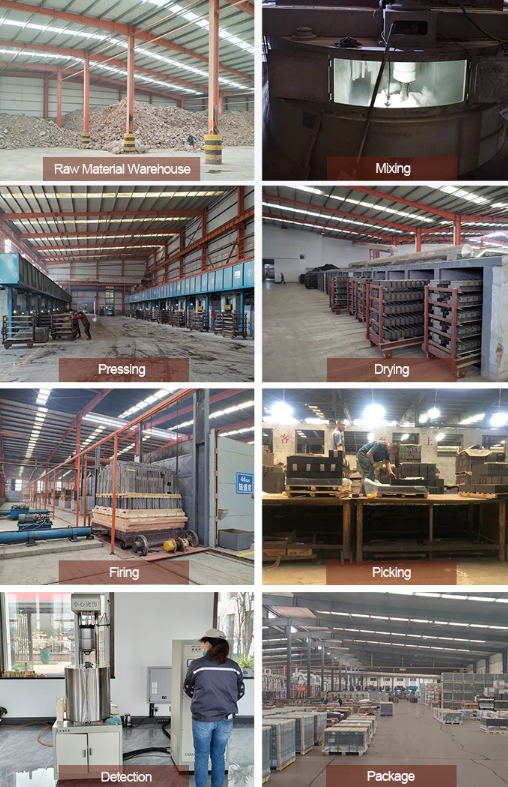

magneesiumoksiidkaltsiumtelliste tootmisprotsess
Magneesiumoksiid-kaltsiumtelliste tootmisprotsess hõlmab mitmeid samme tagamaks, et lõpptoode vastab nõutavatele standarditele kasutamiseks kõrge temperatuuriga keskkondades, näiteks terasetootmisahjudes.
Peamised kaalutlused:
Tooraine puhtus
Kõrge puhtusastmega magneesiumoksiid ja kaltsiumoksiid on ülima tulekindlate omadustega kvaliteetsete telliste tootmiseks hädavajalikud.
Segamissuhted
MgO ja CaO suhe mõjutab tellise omadusi, nagu soojusjuhtivus, räbukindlus ja mehaaniline tugevus.
Põletamise temperatuur
Põletustemperatuuri täpne juhtimine on telliste soovitud mikrostruktuuri ja omaduste saavutamiseks ülioluline.
Kvaliteedi kontroll
Regulaarne testimine ja standardite järgimine tagavad, et tellised vastavad nende kavandatud rakenduste jõudlusnõuetele.
magneesiumoksiid-kaltsiumtelliste ja muude tulekindlate telliste erinevus
Peamine erinevus magneesiumoksiid-kaltsiumtelliste ja muude tulekindlate telliste vahel seisneb nende koostises, omadustes ja kasutusalades. Magneesiumkaltsiumtellised koosnevad peamiselt magneesiumoksiidist (MgO) ja kaltsiumoksiidist (CaO). Neil on suurepärane vastupidavus kõrgele temperatuurile ja leeliselise räbu korrosioonile ning neid kasutatakse laialdaselt hapnikku puhutavates konverterites, elektrikaarahjudes ja terasetööstuse koppides. Seevastu muid tulekindlaid telliseid, nagu silikaattellised, alumiiniumtellised ja savitellised, kasutatakse vastavalt nende spetsiifilisele keemilisele koostisele ja omadustele vastavalt klaasahjudes, keraamilistes ahjudes ja üldistes tööstuslikes ahjudes. Need tulekindlad tellised näitavad ainulaadseid eeliseid erinevates keemilistes keskkondades ja termilistes tingimustes.
Kuum tags: magneesiumkaltsiumtellis, Hiina magneesiumkaltsiumtelliste tootjad, tarnijad, tehas
